Meet-Hardware einrichten

Hier erfahren Sie, wie Sie Google Meet-Hardware für Ihr Unternehmen oder Ihre Gruppe installieren und einrichten. Diese Schritte gelten für Meet-Hardwarekits, Chromebox oder Chromebase für Meetings sowie für Logitech- und Poly Studio-Geräte.

Schritt 1: Lizenzen für jedes Gerät bestätigen, das Sie registrieren möchten

Bevor Sie Geräte einschalten und registrieren, lesen Sie die Begrüßungs-E-Mail. Dort finden Sie Informationen zu Lizenzen und zum Zugriff auf die Admin-Konsole.

Sie benötigen eine Lizenz für jedes Gerät, das Sie registrieren möchten. So prüfen Sie die Anzahl der Gerätelizenzen:

  1. Öffnen Sie in der Admin-Konsole das Dreistrich-Menü und dann Geräte und dann Google Meet-Hardware und dann Geräte.

    Für einige Funktionen ist die Berechtigungen „Geräte für Meet-Hardware ansehen“ erforderlich.

  2. Prüfen Sie auf der Seite unter Mehr im Bereich Lizenzverwaltung, ob die Geräte, die Sie registrieren möchten, eine Lizenz haben.

Schritt 2: Anforderungen prüfen

Prüfen Sie, ob der Raum, das Netzwerk und andere Komponenten bereit sind. Weitere Informationen finden Sie unter Anforderungen an Google Meet-Hardware.

Wenn Sie viele Geräte einrichten, können Sie eine Tabelle erstellen, in der alle Videokonferenzräume Ihrer Organisation und die Informationen zu den Geräten aufgeführt sind, z. B.:

  • Region
  • Büro
  • Standort
  • Abteilung
  • Name des Konferenzraums oder der Ressource
  • Raumgröße
  • Ethernet-Port/WLAN
  • Geräteseriennummer
  • Bildschirmtyp mit HDMI oder DVI
  • Lieferdatum
  • Registrierungsdatum
  • Installationsdatum
  • Datum der Überprüfung

Schritt 4: Hardware einrichten

Chromeboxen oder Chromebases, die mit dem Standard-ChromeOS gekauft wurden, können nicht in ein Videokonferenzsystem umgewandelt werden. Ebenso können Google Meet-Hardwaregeräte nicht in ChromeOS-Geräte umgewandelt oder als solche verwendet werden.

So richten Sie Ihre Hardware ein:

  1. Packen Sie die Hardware aus.
  2. Prüfen Sie, ob alle Komponenten vorhanden und unbeschädigt sind. Wenden Sie sich bei Bedarf an den Hersteller oder Ihren Google-Reseller. Weitere Informationen finden Sie auf der Verpackung oder in den folgenden Inhaltslisten.
    Hinweis: Meet-Hardwarekits enthalten keine Bildschirme.
  3. Notieren Sie sich die Seriennummer Ihres Geräts.
    Damit Sie Ihr Gerät in der Admin-Konsole leichter finden, enthalten die Meet-Hardwarekits eine Karte mit der Seriennummer des Geräts. Notieren Sie auf der Karte den Raum, in dem das Gerät eingerichtet ist. Bei großen Bereitstellungen fügen Sie die Geräteinformationen Ihrer Trackingtabelle hinzu.
  4. Installieren Sie das Gerät sowie alle Bildschirme und Peripheriegeräte im Raum. Folgen Sie der Anleitung, die dem Gerätepaket beiliegt.
  5. Schließen Sie die Kabel wie in der Kurzanleitung oder Produktdokumentation gezeigt an das Gerät an. Schließen Sie das Gerät an die Stromversorgung an.
  6. Für optimalen Ton und Video verbinden Sie Ihr Gerät mit einer kabelgebundenen Internetverbindung.
    Wenn Sie zwei Bildschirme mit dem Meet-Compute-System Series One oder Series One (Intel 13. Generation) von Lenovo verwenden, ist „HDMI-Out 2“ das primäre und „HDMI-Out 1“ das sekundäre Display.

Schritt 5: Hardware registrieren

Die nächsten Schritte finden Sie unter Meet-Hardwaregeräte registrieren und lizenzieren.

Kurzanleitungen und Verkabelung für Series One

Verkabelung für Series One

Series One-Hardware nutzt POE (Power over Ethernet) für Verbindungen zwischen Geräten. Die Kabel sind in den folgenden Längen im Lieferumfang enthalten:

Gerätetyp Kabellänge Kabel-Art
Intelligente Kamera Lite 2m (6,5ft) CAT 5E UTP 28AWG
Intelligente Kamera XL 2m (6,5ft) CAT 5E UTP 28AWG
Intelligente Audioleiste 2m (6,5ft) CAT 5E STP 28AWG*
5m (16,5ft) CAT 5E UTP 28AWG
Zusätzliche Audioleiste 2m (6,5ft) CAT 5E UTP 28AWG
Mic Pod 2m (6,5ft) CAT 5E UTP 28AWG
Meet-Touch-Controller 5m (16,5ft) CAT 5E UTP 28AWG
Meet-Compute-System 2m (6,5ft)

CAT 5E UTP 28AWG

* CAT 5E STP oder höher nur für Compute-Box zu Smart-Audioleiste

Jede Kabellänge kann gemäß TIA/EIA 568-C.2-Standards erweitert werden, um eine Vielzahl von Installationsszenarien zu unterstützen. Beachten Sie beim Planen der Installation die folgenden Leitlinien:

  • Verwenden Sie CAT5E oder höher.
  • Bei Kabellängen über 10 m wird 24AWG oder höher empfohlen.
  • Kabel, die vor Ort aus losen Kabeln erstellt werden, müssen mit einem Kabeltester nach CAT 5E oder höher zertifiziert sein.
  • Patchverbindungen aus Metwerware können verwendet werden, wenn die gesamte Punkt-zu-Punkt-Kabelführung zertifiziert und getestet ist und die TIA/EIA 568-C.2-Standards nicht überschreitet.

Google Meet-Hardwarekits und Installationsanleitungen

Google Meet-Hardwarekit (Asus)

Je nach Modell kann Ihr Google Meet-Hardwarekit Folgendes enthalten:

  • Chromebox
  • Kamera
  • Lautsprechermikrofon und Touchscreen-Controller von Google Meet
  • Startleitfaden
  • Befestigungshalterung
  • Befestigungselemente
  • Tischauflage
  • USB-Kabel für Kamera
  • Kabel für Lautsprechermikrofon
  • Mini-HDMI-Kabel für Touchscreen (grün)
  • Mini-USB-Datenkabel für Touchscreen (blau)
  • Micro-USB-Stromkabel für Touchscreen (rot)
  • Chromebox-Stromkabel

Von Meet zertifizierte Logitech-Geräte

Installationsanleitung für Poly Studio X mit Inhaltsliste

Google Meet-Hardwarekit (CN65)

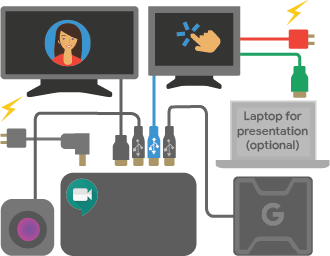

Kleiner Raum

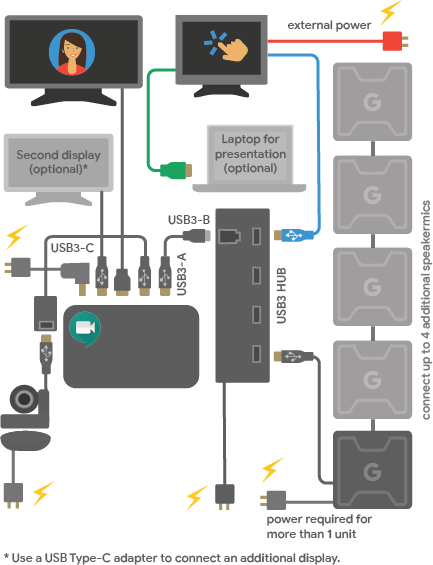

Großer Raum

Wenn Sie dieses Diagramm drucken möchten, laden Sie die Datei „ Willkommen zu Ihrem Google Meet-Hardwarekit“ (PDF) herunter.

Tipps

Verbinden Sie das Mikrofon, den Monitor und die Kamera direkt mit der Chromebox oder schließen Sie sie über geeignete USB 3.0-Hubs an die Chromebox an. Verbinden Sie den Touchscreen über das USB-Kabel direkt mit der Chromebox. Bei Chromebox CN65 ist der sekundäre Videoausgang USB Type-C.

Sie können mehrere Lautsprechermikrofone mit der Google Meet-Hardware verbinden. Weitere Informationen finden Sie in der Kurzanleitung für Google Meet-Lautsprechermikrofone.

Schließen Sie das HDMI-Kabel vom Touchscreen nicht an die Chromebox an. Dieses Kabel ist an Ihren Computer angeschlossen, damit Inhalte nur im Raum präsentiert werden. Wenn Sie sowohl HDMI als auch Displayport verwenden, fungiert HDMI als das primäre Display.

Im CN65-Hardwarekit hat das mitgelieferte Netzteil eine höhere Leistung. Es ist nicht mit älteren, vorhandenen Netzteilen kompatibel.

Leitfaden und Inhaltsliste für Google Meet-Hardware-Lautsprechermikrofon

Das Google Meet-Lautsprechermikrofon enthält:

  • Google Meet-Lautsprechermikrofon
  • Stromkabel und Wandadapter für das Lautsprechermikrofon
  • Ethernet-Kabel zum Verbinden mehrerer Lautsprechermikrofone

Weitere Informationen finden Sie in der Kurzanleitung für Google Meet-Lautsprechermikrofone (PDF).

Chromebase für Meetings

Inhalte von Chromebase for Meetings

  • Chromebase for Meetings-Gerät
  • Kurzanleitung und Garantiekarte
  • Bedienungsanleitung (Acer-Website)
  • Tastatur und Maus
  • Netzteil

(Optional) Chromebase montieren

Chromebase kann mit einer optionalen VESA-kompatiblen Halterung ausgestattet sein, mit der es an einer Wand oder an einem eigenen Ständer montiert werden kann.

So montieren Sie Ihr Chromebase for Meetings-Gerät:

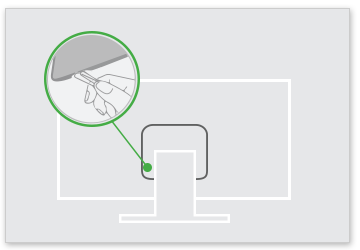

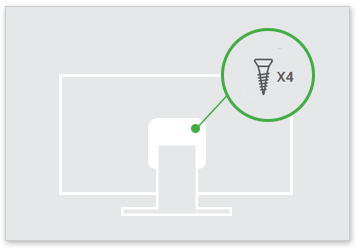

  1. Entfernen Sie die zweiteilige VESA-Abdeckung auf der Rückseite von Chromebase mit einer Büroklammer. Lösen Sie die Schrauben mit einem Standard-Kreuzschlitzschraubendreher und entfernen Sie das Stativ.

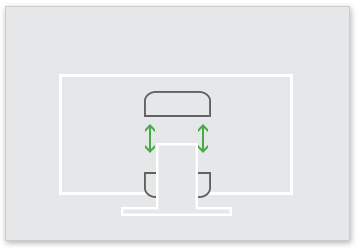

  2. Befestigen Sie die Halterung mit den VESA-Löchern auf der Rückseite der Chromebase.

  3. Befolgen Sie die mit der Wandhalterung gelieferten Anweisungen, um Ihre Chromebase an Ihrer Vesa-kompatiblen Halterung zu befestigen.
