ตั้งค่าอุปกรณ์ฮาร์ดแวร์ของ Meet

ต่อไปนี้เป็นวิธีติดตั้งและตั้งค่าฮาร์ดแวร์ของ Google Meet ให้กับบริษัทหรือกลุ่ม ใช้ขั้นตอนเหล่านี้สำหรับชุดฮาร์ดแวร์ของ Meet, Chromebox หรือ Chromebase for Meetings และอุปกรณ์ Logitech และ Poly Studio

ขั้นตอนที่ 1: ยืนยันใบอนุญาตสำหรับอุปกรณ์แต่ละเครื่องที่ต้องการลงทะเบียน

อ่านอีเมลต้อนรับเพื่อดูข้อมูลเกี่ยวกับใบอนุญาตและการเข้าถึงคอนโซลผู้ดูแลระบบของ Google ก่อนเปิดใช้และลงทะเบียนอุปกรณ์

คุณต้องมีใบอนุญาตสำหรับอุปกรณ์แต่ละเครื่องที่ต้องการลงทะเบียน วิธีตรวจสอบจำนวนใบอนุญาตอุปกรณ์

  1. ในคอนโซลผู้ดูแลระบบของ Google ให้ไปที่เมนู จากนั้น อุปกรณ์ จากนั้น ฮาร์ดแวร์ของ Google Meet จากนั้น อุปกรณ์

    ฟีเจอร์บางอย่างต้องใช้สิทธิ์ดูอุปกรณ์ฮาร์ดแวร์ของ Meet

  2. ที่ด้านข้าง ในส่วนเพิ่มเติม ภายในส่วนการจัดการใบอนุญาต ให้ยืนยันว่าอุปกรณ์ที่ต้องการลงทะเบียนมีใบอนุญาต

ขั้นตอนที่ 2: ตรวจสอบข้อกำหนด

ตรวจสอบว่าห้อง เครือข่าย และองค์ประกอบอื่นๆ พร้อมใช้งานแล้ว โปรดตรวจสอบข้อกําหนดของฮาร์ดแวร์ของ Google Meet

หากจะตั้งค่าอุปกรณ์หลายเครื่อง คุณสามารถสร้างสเปรดชีตเพื่อแสดงรายชื่อห้องประชุมทางวิดีโอทั้งหมดขององค์กรและข้อมูลของอุปกรณ์ เช่น

  • ภูมิภาค
  • สำนักงาน
  • ตำแหน่ง
  • แผนก
  • ห้องประชุมหรือชื่อทรัพยากร
  • ขนาดห้อง
  • พอร์ตอีเทอร์เน็ต/ระบบไร้สาย
  • หมายเลขซีเรียลของอุปกรณ์
  • ประเภทจอแสดงผลที่มี HDMI หรือ DVI
  • วันที่ส่ง
  • วันที่ลงทะเบียน
  • วันที่ติดตั้ง
  • วันที่ยืนยัน

ขั้นตอนที่ 4: ตั้งค่าฮาร์ดแวร์

คุณจะไม่สามารถแปลง Chromebox หรือ Chromebase ที่ซื้อมาพร้อมกับ ChromeOS แบบมาตรฐานไปเป็นระบบการประชุมทางวิดีโอ ในทำนองเดียวกัน คุณก็ไม่สามารถแปลงหรือใช้อุปกรณ์ฮาร์ดแวร์ของ Google Meet เป็นอุปกรณ์ ChromeOS ได้

วิธีตั้งค่าฮาร์ดแวร์

  1. แกะกล่องฮาร์ดแวร์
  2. ตรวจสอบให้แน่ใจว่าไม่มีรายการสูญหายหรือเสียหาย และหากจำเป็น ให้ติดต่อผู้ผลิตหรือตัวแทนจำหน่าย Google โดยดูข้อมูลบนกล่องพัสดุหรือรายการอุปกรณ์ที่มีให้ต่อไปนี้
    หมายเหตุ: ชุดฮาร์ดแวร์ของ Meet จะไม่มีจอแสดงผล
  3. จดบันทึกหมายเลขซีเรียลของอุปกรณ์
    ชุดฮาร์ดแวร์ของ Meet จะประกอบด้วยการ์ดที่ระบุหมายเลขซีเรียลของอุปกรณ์เพื่อช่วยให้คุณค้นหาอุปกรณ์ดังกล่าวในคอนโซลผู้ดูแลระบบ ให้จดบันทึกห้องที่ติดตั้งอุปกรณ์ในการ์ด สำหรับการติดตั้งใช้งานจำนวนมาก ให้เพิ่มข้อมูลอุปกรณ์ลงในสเปรดชีตการติดตาม
  4. ติดตั้งอุปกรณ์ จอแสดงผล และอุปกรณ์ต่อพ่วงในห้อง โปรดทำตามวิธีการด้วยตนเองที่แนบมากับแพ็กเกจอุปกรณ์
  5. เสียบสายเคเบิลเข้ากับอุปกรณ์ตามที่แสดงในคู่มือเริ่มต้นฉบับย่อหรือเอกสารประกอบผลิตภัณฑ์ โดยเสียบปลั๊กไฟเป็นลำดับสุดท้าย
  6. โปรดเชื่อมต่ออินเทอร์เน็ตแบบใช้สายกับอุปกรณ์เพื่อให้ได้เสียงและวิดีโอที่ดีที่สุด
    หากใช้จอแสดงผล 2 จอกับ Lenovo Meet Compute System - Series One หรือ Lenovo Meet Compute System - Series One (Intel 13th Gen) นั้น HDMI- Out 2 จะเป็นหน้าจอหลัก และ HDMI- Out 1 จะเป็นหน้าจอรอง

ขั้นตอนที่ 5: ลงทะเบียนฮาร์ดแวร์

สำหรับขั้นตอนถัดไป ให้ไปที่หัวข้อลงทะเบียนและออกใบอนุญาตอุปกรณ์ฮาร์ดแวร์ของ Meet

คู่มือเริ่มใช้งานฉบับย่อและสายเคเบิลของ Series One

คู่มือเริ่มใช้งานฉบับย่อของ Series One

คู่มือเริ่มใช้งานฉบับย่อจะมีให้ในแต่ละชุดดังต่อไปนี้

การเดินสายของ Series One

ฮาร์ดแวร์ Series One จะใช้สายเคเบิลส่งไฟผ่านอีเทอร์เน็ต (PoE) สำหรับการเชื่อมต่อระหว่างอุปกรณ์ โดยสายต่างๆ จะมาพร้อมฮาร์ดแวร์ที่มีความยาวดังต่อไปนี้

ประเภทอุปกรณ์ ความยาวสายเคเบิล ประเภทสายเคเบิล
กล้องอัจฉริยะรุ่น Lite 2 ม. (6.5 ฟุต) CAT 5E UTP 28AWG
กล้องอัจฉริยะ XL 2 ม. (6.5 ฟุต) CAT 5E UTP 28AWG
ซาวด์บาร์อัจฉริยะ 2 ม. (6.5 ฟุต) CAT 5E STP 28AWG*
5 ม. (16.5 ฟุต) CAT 5E UTP 28AWG
ซาวด์บาร์เสริม 2 ม. (6.5 ฟุต) CAT 5E UTP 28AWG
พ็อดไมค์ 2 ม. (6.5 ฟุต) CAT 5E UTP 28AWG
ตัวควบคุมระบบสัมผัสใน Meet 5 ม. (16.5 ฟุต) CAT 5E UTP 28AWG
หน่วยประมวลผล Meet 2 ม. (6.5 ฟุต)

CAT 5E UTP 28AWG

*CAT 5E STP หรือรุ่นที่สูงกว่าใช้สำหรับต่อกล่องประมวลผลไปยังซาวด์บาร์อัจฉริยะเท่านั้น

ความยาวของสายเคเบิลแต่ละสายสามารถขยายได้ตามมาตรฐาน TIA/EIA 568-C.2 เพื่อรองรับสถานการณ์การติดตั้งที่หลากหลาย โปรดอ่านหลักเกณฑ์ต่อไปนี้เมื่อวางแผนการติดตั้ง

  • ใช้ CAT5E ขึ้นไป
  • ขอแนะนําให้ใช้ 24AWG ขึ้นไปสําหรับสายเคเบิลที่ยาวกว่า 10 ม.
  • สายเคเบิลที่สิ้นสุดในสถานที่จากสายเคเบิลจำนวนมากต้องได้รับการรับรองมาตรฐาน CAT 5E ขึ้นไปโดยใช้เครื่องทดสอบสายเคเบิล
  • สามารถใช้การเชื่อมต่อแพตช์จากสายเคเบิลจํานวนมากได้ในกรณีที่การต่อสายจากจุดต่อจุดได้รับการรับรอง ทดสอบ และต้องไม่เกินมาตรฐาน TIA/EIA 568-C.2

ชุดฮาร์ดแวร์ของ Google Meet และคู่มือการติดตั้ง

ชุดฮาร์ดแวร์ของ Google Meet (Asus)

ชุดฮาร์ดแวร์ของ Google Meet อาจประกอบด้วยรายการต่อไปนี้ โดยจะขึ้นอยู่กับรุ่นที่ใช้งาน

  • Chromebox
  • กล้อง
  • ตัวควบคุมไมค์ลำโพงและหน้าจอสัมผัสของ Google Meet
  • คู่มือเริ่มต้นใช้งาน
  • ขายึด
  • อุปกรณ์ยึด
  • แผ่นรอง
  • สาย USB ของกล้อง
  • สายไมค์ลำโพง
  • สายมินิ HDMI ของหน้าจอสัมผัส (สีเขียว)
  • สายข้อมูลมินิ USB ของหน้าจอสัมผัส (สีฟ้า)
  • สายไฟไมโคร USB ของหน้าจอสัมผัส (สีแดง)
  • สายไฟของ Chromebox

อุปกรณ์ Logitech ที่ได้รับการรับรองจาก Meet

คู่มือการติดตั้ง Poly Studio X พร้อมรายการอุปกรณ์ที่มีให้

ชุดฮาร์ดแวร์ของ Google Meet (CN65)

ห้องขนาดเล็ก

ห้องขนาดใหญ่

หากต้องการพิมพ์แผนภาพนี้ ให้ดาวน์โหลดยินดีต้อนรับสู่ชุดฮาร์ดแวร์ของ Google Meet (pdf)

เคล็ดลับ

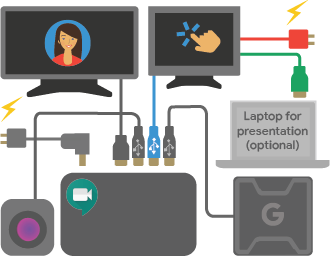

เชื่อมต่อไมค์ลำโพง จอมอนิเตอร์ และกล้องเข้ากับ Chromebox โดยตรง หรือเชื่อมต่อกับ Chromebox โดยใช้ฮับ USB 3.0 ที่ผ่านการรับรอง โดยให้ใช้สาย USB เพื่อเชื่อมต่อหน้าจอสัมผัสกับ Chromebox โดยตรง สำหรับ Chromebox CN65 เอาต์พุตวิดีโอรองคือ USB Type-C

คุณสามารถเชื่อมต่อไมค์ลำโพงหลายตัวเข้ากับฮาร์ดแวร์ของ Google Meet ได้ โปรดดูข้อมูลเพิ่มเติมในคู่มือเริ่มใช้งานฉบับย่อของไมค์ลำโพงสำหรับ Meet

อย่าเสียบสาย HDMI จากหน้าจอสัมผัสไปยัง Chromebox สายนี้จะเสียบกับคอมพิวเตอร์เพื่อนําเสนอเนื้อหาในห้องเท่านั้น หากใช้ทั้ง HDMI และ DisplayPort ระบบจะใช้ HDMI เป็นจอแสดงผลหลัก

แหล่งจ่ายไฟที่ให้มาในชุดฮาร์ดแวร์ของ CN65 มีกําลังไฟฟ้าสูงกว่า จึงใช้กับแหล่งจ่ายไฟรุ่นเก่าหรือรุ่นที่มีอยู่ไม่ได้

คู่มือไมค์พร้อมลำโพงชุดฮาร์ดแวร์ของ Google Meet และรายการอุปกรณ์ที่มีให้

ไมค์ลำโพงของ Google Meet ประกอบไปด้วยรายการต่อไปนี้

  • ไมค์ลำโพงของ Google Meet
  • สายไฟและอะแดปเตอร์ติดผนังสำหรับไมค์ลำโพง
  • สายอีเทอร์เน็ตเพื่อเชื่อมต่อไมค์ลำโพงหลายตัว

โปรดดูข้อมูลเพิ่มเติมที่คู่มือเริ่มใช้งานฉบับย่อสำหรับไมค์ลำโพงของ Google Meet ในรูปแบบ PDF

Chromebase สำหรับการประชุม

รายการอุปกรณ์ที่มีให้ใน Chromebase สำหรับการประชุม

  • อุปกรณ์ Chromebase สำหรับการประชุม
  • คู่มือเริ่มใช้งานฉบับย่อและใบรับประกัน
  • คู่มือผู้ใช้ (เว็บไซต์ Acer)
  • แป้นพิมพ์และเมาส์
  • อะแดปเตอร์จ่ายไฟ

(ไม่บังคับ) ติดตัวยึด Chromebase

Chromebase สามารถประกอบติดกับตัวยึดที่เข้ากันได้กับ VESA ซึ่งช่วยให้คุณยึดอุปกรณ์กับผนังหรือฐานของคุณเองได้

หากต้องการยึดอุปกรณ์ Chromebase สำหรับการประชุม ให้ทำดังนี้

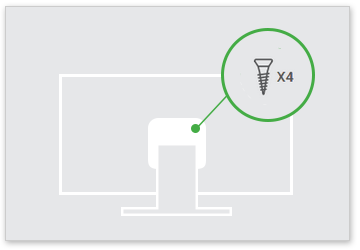

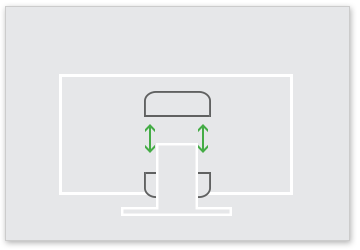

  1. ใช้คลิปหนีบกระดาษเพื่อถอดฝาครอบ VESA 2 ชิ้นที่ด้านหลังของ Chromebase ออก จากนั้นคลายสกรูด้วยไขควงปากมาตรฐานของ Phillip และนำขาตั้งออก

  2. ติดตัวยึดโดยใช้รูของ VESA ที่ด้านหลังของ Chromebase

  3. ทําตามวิธีการในคู่มือที่ให้มาพร้อมกับตัวยึดติดผนังเพื่อติดตั้ง Chromebase เข้ากับตัวยึดที่เข้ากันได้กับ Vesa
